近期很多客戶咨詢關于JCP2U電壓傳感器的計算公式和，以及電阻怎么選取等問題，現做以下注解：

假定需要測量的電壓為0-1000V，輸出需要采集0-5V的電壓信號，計算公式及方法如下：

原邊輸入電流為10mA

推薦用10個3W（選取實際使用3倍的電阻發熱溫度低）的電阻

次邊輸出電流為25mA

推薦使用1個0.5W的電阻，25mA對應5V輸出

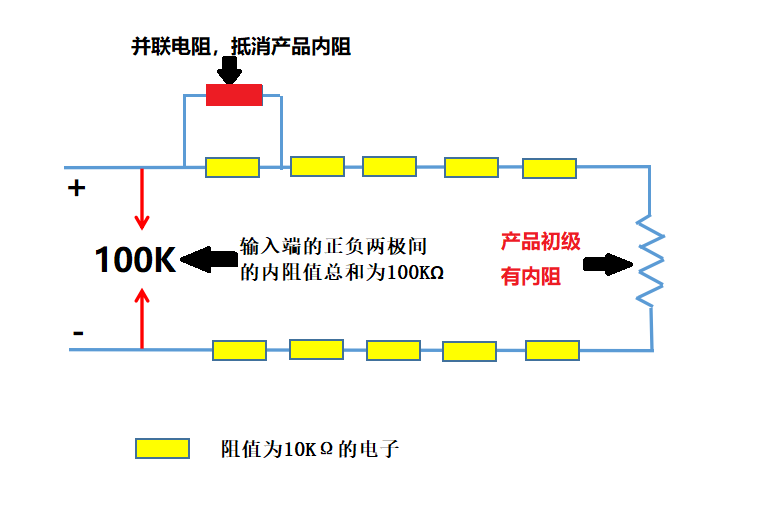

在正負輸入端分別焊接5個10KΩ電阻，產品的實際內阻大概在50Ω左右，輸入的正極第一個電阻的位置并聯一個電阻，用來抵消掉產品的內阻，保證產品輸入端的正負兩極間的內阻值總和為100KΩ。

其他電壓量程和輸出信號電壓的計算均以此方法計算

JCP2U電壓傳感器的計算公式以及電阻選擇方式
